一、产品简介
鹤管是石化行业流体装卸过程中的专用设备。它采用旋转接头与刚性管道及弯头连接起来，以实现火车、汽车槽车与栈桥储运管线之间传输液体介质的活动设备，以取代老式的软管连接，具有很高的安全性，灵活性及寿命长等特点。产品符合GBJ74-84《石油库设计规范》标准，是收发油料工艺中一种理想的专用设备，也可广泛用于化学工业及其他行业收发各类液体原料。
二、产品性能
1)我公司生产的装卸臂旋转接头外圈通常采用合金钢，内圈采用不锈钢材质，采用 精密数控机床加工，内藏双滚道支撑结构，转动灵活、轻便可靠。
2)主密封采用PTFE增强聚四氟材料，耐磨性能极佳，密封面经过抛光处理，密封性能好，寿命长。
3)用于装卸强腐蚀性介质，在原管线的基础上，采用特殊结构密封圈和衬PTFE钢管可装卸酸、碱等强腐蚀性化工介质。
4)输送介质的碳钢管采用GB8163标准，不锈钢钢管采用GB/T14976标准。
5)经过精密计算的弹簧缸平衡系统，保证装卸臂满足随遇平衡要求，对位操作轻巧方便。
6)所有承压管线焊缝均采用氩弧焊，经严格的探伤检验及压力试验，符合HG/T21608标准。
7)用于装卸易燃、易爆介质的装卸臂上都装有优质、可靠的静电接地系统，静电电阻小于2欧姆。
8)结构合理，以尽可能小的臂尺寸，来实现最大可能获得的包络范围。
9)表面采用喷砂除锈，选用优质油漆，先进的喷涂工艺，既保证了良好的外观质量，又具备极强的抗腐蚀能力。
10) 装卸臂按HG/T21608标准进行严格检验和试验，其各项性能参数均可得到有效保证。
11) 我公司按ISO9001质量体系的要求，对产品的设计、制造、安装和服务进行全过程的控制。
三、技术指标及功能
1、 公称通径：DN80mm、DN100mm；
2、 公称压力：鹤管设计压力为0.4Mpa~1.0Mpa；
3、 材质：
过流管道：碳钢、不锈钢、铝合金；
结构部分：碳钢、不锈钢；
主要密封：氟橡胶、聚四氟乙烯
4、 鹤管结构与尺寸：鹤管结构参照样本图选用，特殊结构根据用户要求进行设计。
结构尺寸根据用户提供现场条件或安装使用条件进行选型或设计；
5、 鹤管结构法兰标准：Pn1.6Mpa的突面板式平焊钢制管法兰（GB/T9119-2000）。

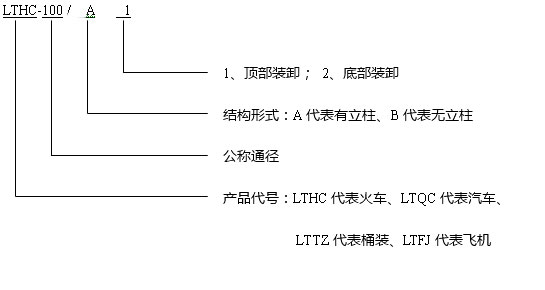

四、规格型号
